PCU(ECU) 커넥터·OBD 커넥터·전원 케이블 적용 시험용 하네스 제작 사례

안녕하세요. 제이오토먼트입니다.

이번 작업은 PCU(ECU) 커넥터와 OBD 커넥터,

그리고 외부 전원 공급용 케이블까지 함께 구성한 시험용 하네스 제작 사례입니다.



단순한 통신 연결만을 위한 구성이 아니라,

OBD 커넥터를 통해 CAN 통신 데이터를 분기하고

외부에서 전원을 공급할 수 있도록 제작한 작업으로,

시험기 테스트 환경에서 보다 실용적으로 사용할 수 있도록 구성한 사례입니다.



PCU(ECU) 커넥터, OBD 커넥터, 전원 케이블로 구성된 시험용 하네스 전체 모습

이번 하네스는 차량측 PCU(ECU) 커넥터를 기반으로 하여

OBD 커넥터로 CAN 통신 데이터를 분기하고,

별도의 전원 케이블을 통해 외부 전원을 공급할 수 있도록 제작했습니다.



시험기 연결용 하네스는 단순히 배선만 이어주는 방식보다

실제 측정과 확인이 가능한 구조로 제작하는 것이 중요합니다.

이번 작업 역시 시험 목적에 맞춰

통신과 전원 공급이 함께 가능하도록 구성한 것이 핵심입니다.



또한 작업에 사용된 일부 다극 커넥터는 시중에서 쉽게 구할 수 있는 품목이 아니어서

자칫 작업 진행이 어려울 수 있었지만,

국내 거래처를 통해 소량 공급을 받아 제작할 수 있었습니다.



이런 경우에는 단순히 배선 작업만 가능한 것이 아니라,

실제 부품 수급 가능 여부도 제작 진행에 중요한 요소가 됩니다.

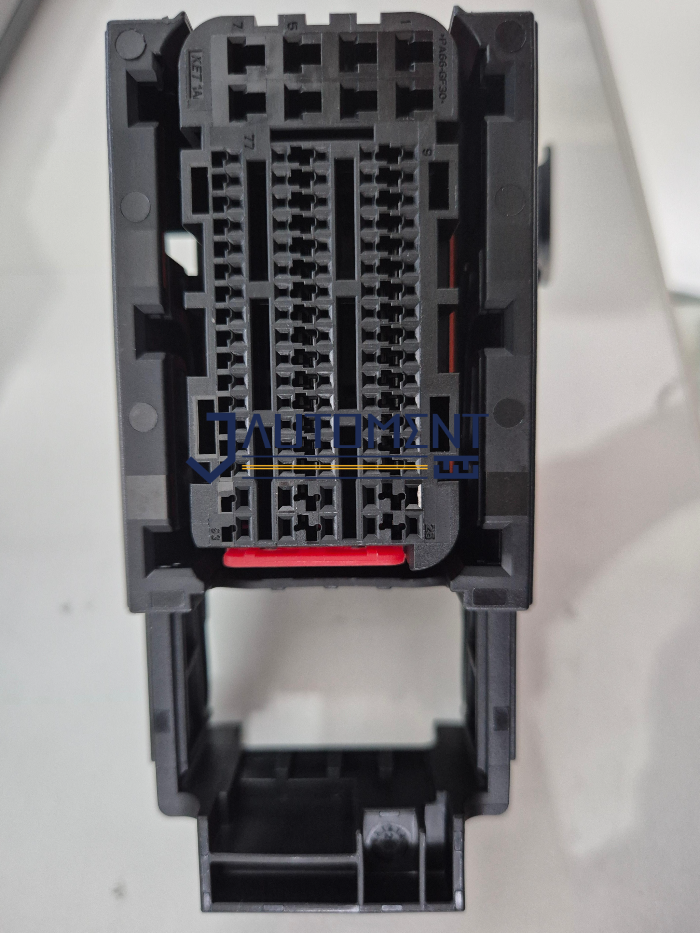

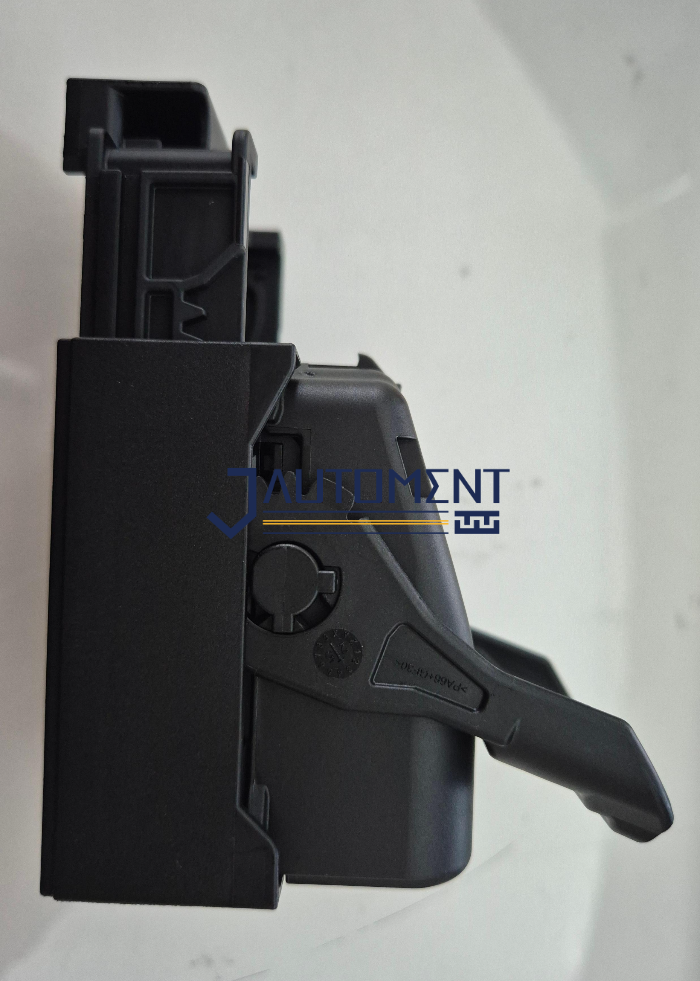

작업에 사용된 다극 커넥터 구성 모습



마감은 전체적으로 망사튜브를 적용해 정리했습니다.

망사튜브 방식은 유연성이 좋아 시험용 하네스나

실내 작업용 하네스에 비교적 많이 사용하는 편이며,

배선 정리 상태도 깔끔하게 보이기 때문에

반복 연결과 이동이 있는 작업 환경에서도 사용성이 좋은 편입니다.



전원부와 OBD 커넥터 측은 튜브 마감으로 마무리하여 외관을 정리했고,

실제 사용 시에도 보다 깔끔하게 다룰 수 있도록 작업했습니다.



특히 OBD 커넥터와 전원 케이블 부위는 납땜 처리 후 마감하여

시험기 테스트용으로 사용할 때 안정적으로 연결될 수 있도록 구성했습니다.

반복적인 연결과 분리, 측정 환경을 고려했을 때

이런 부분은 실제 사용 편의성과 작업 완성도에 영향을 주는 요소입니다.





외부 전원 공급용 케이블 및 집게부 마감 모습

같은 형태의 하네스처럼 보이더라도 실제 제작 시에는

커넥터 종류, 배선 길이, 분기 방식, 전원 공급 방식, 마감 방식에 따라 사양이 달라질 수 있습니다.



특히 시험용 하네스는 사용 목적에 따라 단순 확인용, 측정용, 장비 연결용 등으로

세부 구성이 달라지기 때문에 블로그에 등록된 제작 사례는 참고용으로 보시고,

실제 제작은 요청 사양을 기준으로 별도 확인 후 안내드리고 있습니다.



이번 작업물은 사진과 같은 형태로 납품되었으며,

가까운 거리여서 직접 납품으로 전달해드렸고 카드 결제로 진행했습니다.



제이오토먼트에서는 1개부터 차량용 커넥터, 압착터미널, 시험용 하네스, 맞춤형 배선 작업이 가능합니다.

시험용 하네스 및 차량용 배선 제작 문의는 아래 연락처로 부탁드립니다.

이메일 : jautoment@gmail.com
카카오톡 ID : jautoment



감사합니다.
